レイアウト一括出力 ヘルプ
概要
「レイアウト一括出力」は、IJCAD で利用できるプラグインです。
アクティブな図面のレイアウト空間を一括で JWW / SXF 形式へ出力することが可能です。
DLEXPORTLAYOUTS コマンド
図面を保存する
レイアウト一括出力を利用するには、現在開いている図面を保存する必要があります。

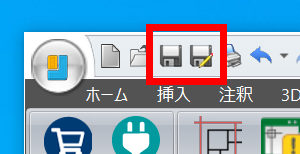

「保存」または「上書き保存」を行います。
レイアウト一括出力を実行する
図面の保存が完了すると、レイアウト一括出力を実行できるようになります。 リボン [DARE] タブから「レイアウト一括出力」を選択するか、DLEXPORTLAYOUTS コマンドを実行します。
出力先を指定し、出力形式を選択する

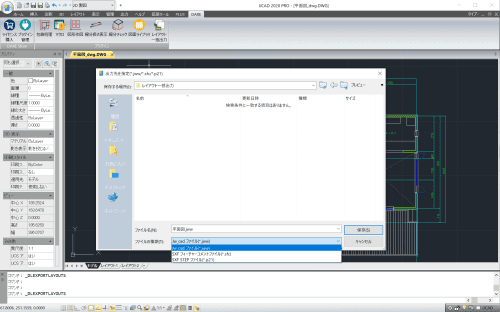

レイアウト一括出力を実行すると「出力先指定」ダイアログが表示されますので、出力先のフォルダを選択します。
フォルダの選択が完了したらファイル名と出力形式を選択し、「保存」をクリックします。
出力されるレイアウトのファイル名は、「保存時に指定したファイル名_レイアウト名.拡張子」となります。
