図面ライブラリ ヘルプ
概要
DARE Library の CAD データ共有で公開されている図面をダウンロードすることができます。ダウンロードした図面は、すぐに IJCAD でブロック参照として挿入できます。
SHOWLIBRARY コマンド
SHOWLIBRARY コマンドを実行すると、DARE Library ダイアログが表示されます。
DARE Library ダイアログで図面を検索し、使いたい図面を見つけたらそのままアクティブな図面へ挿入することが可能です。

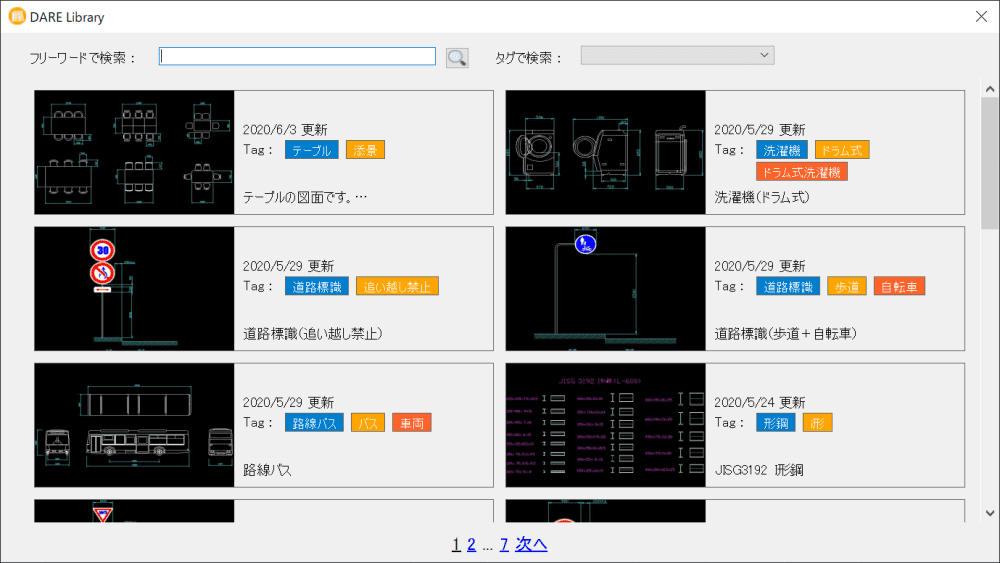

DARE Library ダイアログ
DARE Library ダイアログは、CAD データ共有サービスで公開されている図面を取得し、一覧表示します。
図面を探す
DARE Library ダイアログでは、CAD データ共有サービスで公開されている図面の中から探している図面を検索することが可能です。
検索方法はフリーワード検索とタグ検索の2種類あります。

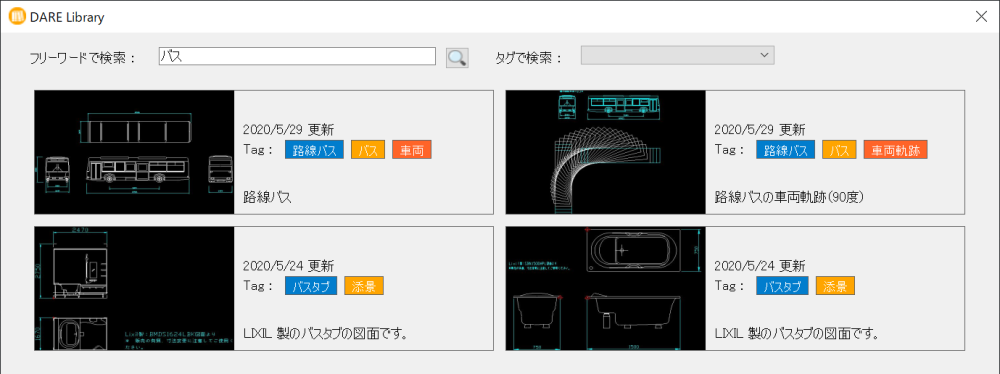

フリーワード検索
フリーワード検索は、探したい図面のキーワードを入力して検索します。
タイトルや説明欄に記載されている内容から検索が可能です。

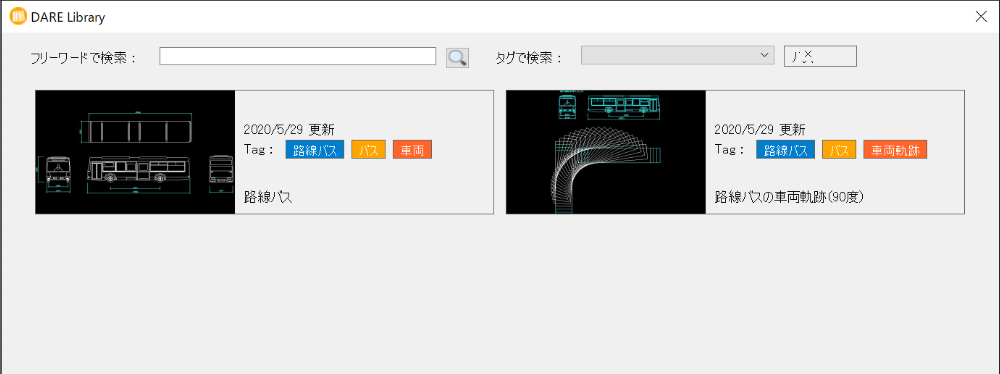

タグ検索
タグ検索は、図面に付けられているタグから図面を検索します。

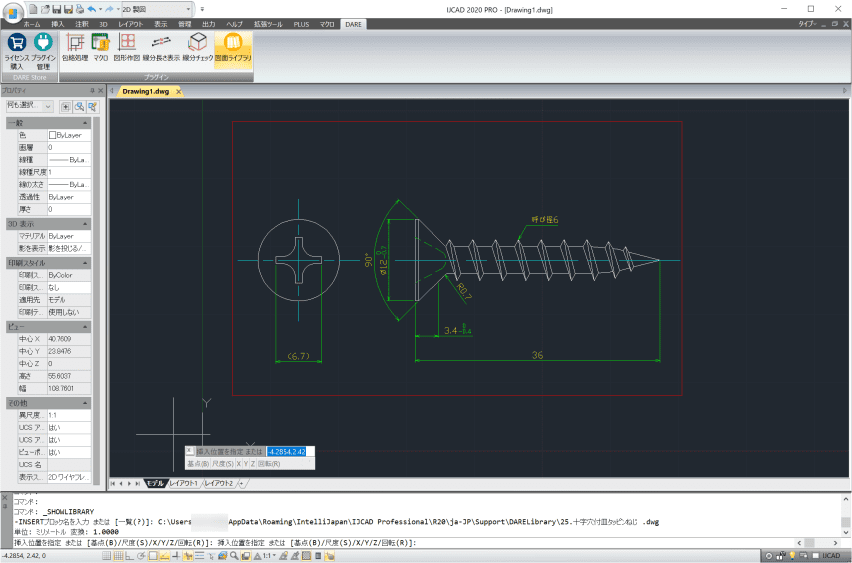

図面を挿入する
現在の図面へ、DARE Library ダイアログで検索した図面を挿入するには、挿入する図面のサムネイルをクリックします。
サムネイルをクリックすると INSERT コマンドが実行され、選択した図面を現在の図面へブロック参照として挿入することが可能です。
